60JB50K/52ZY125

产品特点和用途 Description of The Product60mm 的一体式齿轮减速器，允许负载 5QN.m。合金结构钢齿轮，全部滚...

型号：60JB50K/52ZY125
允许转矩范围：5.0N.m
静音产品

在线联系

PDF下载

产品详情

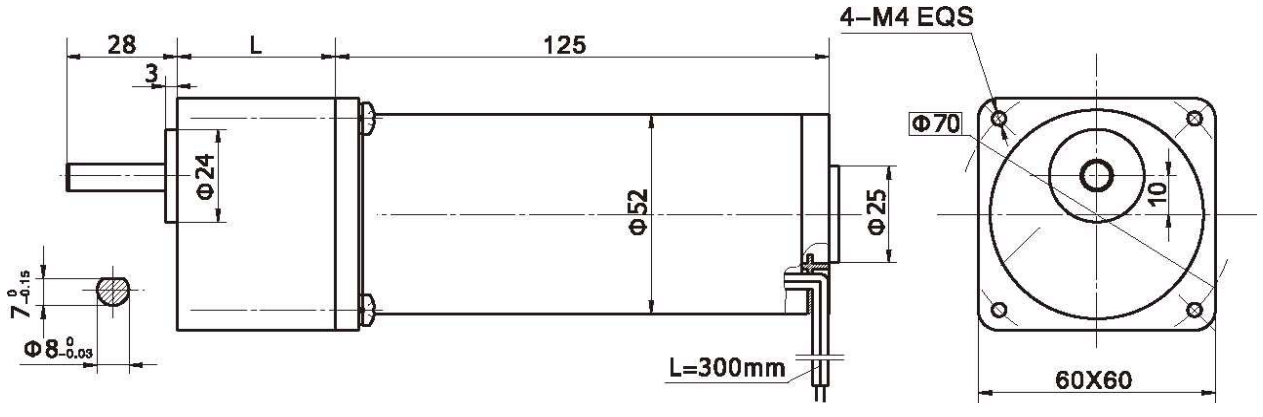

外形参考图

产品特点和用途 Description of The Product

60mm 的一体式齿轮减速器，允许负载 5QN.m。合金结构钢齿轮，全部滚动轴承的配置。

60mm integrated gearbox, with rated torque up to 5.0 N.m, alloy constructional steel gears, all equipped with ball bearings.

电动机主要技术参数 Motor Technical Date

电机型号

TYPE

额定电压

Rated

voltage

VDC

空载转速

No-load

Speed

r/min

空载电流

No-load

current

mA

额定转速

Rated

Speed

r/min

额定转矩

Rated

torque

mN.m

输出功率

Output

power

W

额定电流

Rated

current

mA

堵转力矩

Stall

Torque m

N.m

堵转电流

Stall

current

A

52ZY125-2420

24

2000

0.40

1600

160

30

2.0

620

6.5

52ZY125-2430

24

3000

0.60

2400

190

50

3.5

700

11.5

齿轮减速电机主要技术参数 Gear Motor Technical Data

配置 60ZY75-2420 直流电机(52ZY125-2420 DC Motor)

减速比 Reduction ratio	3	5	7.5	10	12.5	15	25	30	50
减速级数 Number of gear trains	2	2	2	2	2	2	3	3	3
减速器长度(L) Length(L) mm	32	32	32	32	32	32	40	40	40
空载转速 No-load speed r/min	667	400	267	200	160	133	80	67	40
额定转速 Rated speed r/min	533	320	213	160	128	106	64	53	32
额定转矩 Rated torque N.m	0.38	0.64	0.97	1.2	1.6	1.9	3.2	3.8	5.0
最大瞬间允许负载 N.m Max. permissible load in a short time	5	5	5	5	15	15	15	15	15
转向 Direction of rotation	CW	CW	CW	CW	CW	CW	CCW	CCW	CCW

配置 52ZY125-2430 直流电机(52ZY125-2430 DC Motor)

减速比 Reduction ratio	3	5	7.5	10	12.5	15	25	30	50
减速级数 Number of gear trains	2	2	2	2	2	2	3	3	3
减速器长度(L) Length(L) mm	32	32	32	32	32	32	40	40	40
空载转速 No-load speed r/min	1000	600	400	300	240	200	120	100	60
额定转速 Rated speed r/min	800	480	320	240	192	160	96	80	48
额定转矩 Rated torque N.m	0.46	0.76	1.1	1.5	1.9	2.3	3.1	3.7	5.0
最大瞬间允许负载 N.m Max. permissible load in a short time	2.5	2.5	2.5	2.5	2.5	2.5	5.0	5.0	5.0
转向 Direction of rotation	CW	CW	CW	CW	CW	CW	CCW	CCW	CCW
