42JXGT200K/42ZWN60

无刷电动机主要技术参数 Brushless Motor Technical Data电机型号TYPE 极数Number of poles 相数Number of ...

内齿圈材质：
42JXGT200K/42ZWN60：金属材质
直径：Φ42mm行星减速器
允许转矩范围：2N.m~20N.m

产品详情

外形参考图

无刷电动机主要技术参数 Brushless Motor Technical Data

电机型号

TYPE

极数Number of poles

相数Number of phase

额定电压Rated Voltage VDC

空载转速No-load Speed r/min

额定转速Rated Speed r/min

额定转矩Rated Torque mN.m

额定功率Rated Power

W

峰值转矩Reak Torque

mN.m

峰值电流Peak Current

A

电阻Line to line resistance

ohms

电感Line to line inductance

mH

42ZWN60-2430

8

3

24

3000

2100

50

11

150

2.6

6.0

6.4

无刷行星齿轮减速电机主要技术参数 Brushless Gear Motor Technical Data

配置 42ZWN60-2430 无刷直流电机(42ZWN60-2430 BLDC Motor)

减速比 Reduction ratio	65	83	83	247	247	403	515	944
减速级数 Number of gear trains	3	3	3	4	4	4	4	5
减速器长度(L) Lengh(L) mm	58.3	58.3	58.3	68.6	68.6	68.6	68.6	78.9
空载转速 No-lod speed r/min	46	36	36	12	12	7.4	5.8	3.2
额定转速 Rated speed r/min	32	25	25	9	9	5.2	4.1	2.2
额定转矩 Rated torque N.m	2.4	3.0	3.0	8.0	8.0	13	17	20
最大瞬间允许负载 N.m Max. permissible load in a short time	50	50	50	60	60	60	60	60

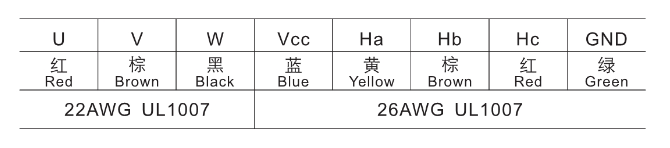

接线方式 Wire Diagram
