42JXG50K/42BL60

无刷电动机主要技术参数 Brushless Motor Technical Data电机型号TYPE极数Number of poles 相数Number of p...

内齿圈材质：
42JXG50K/42BL60：金属材质
直径：Φ42mm行星减速器
允许转矩范围：0.5N.m~5.0N.m

产品详情

外形参考图

无刷电动机主要技术参数 Brushless Motor Technical Data

电机型号

TYPE

极数Number of poles

相数Number of phase

额定电压Rated Voltage VDC

空载转速No-load Speed r/min

额定转速Rated Speed r/min

额定转矩Rated Torque mN.m

额定功率Rated Power

W

峰值转矩Reak Torque

mN.m

峰值电流Peak Current A

电阻Line to line resistance

ohms

电感Line to line inductance

mH

42BL60-2440

10

3

24

4000

3000

160

50

650

11.8

1.1

0.96

无刷行星齿轮减速电机主要技术参数 Brushless Gear Motor Technical Data

配置 42BL60—2440 无屈U 直流电机(42BL60-2440 BLDC Motor)

减速比 Reduction ratio	3.8	4.9	15	19	24
减速级数 Number of gear trains	1	1	2	2	2
减速器长度(L) Lengh(L) mm	35.2	35.2	45.7	45.7	45.7
空载转速 No-lod speed r/min	1047	820	267	211	167
额定转速 Rated speed r/min	785	615	200	158	125
额定转矩 Rated torque N.m	0.55	0.70	1.9	2.5	3
最大瞬间允许负载 N.m Max. permissible load in a short time	1.5	1.5	6	6	6

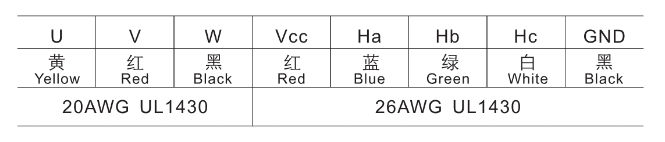

接线方式 Wire Diagram
