90JB200K/80ZY115

电动机主要技术参数 Motor Technical Date电机型号Type额定电压Rated voltage VDC空载转速No-load speed r/...

型号：90JB200K/80ZY115
允许转矩范围：20N.m
静音产品

产品详情

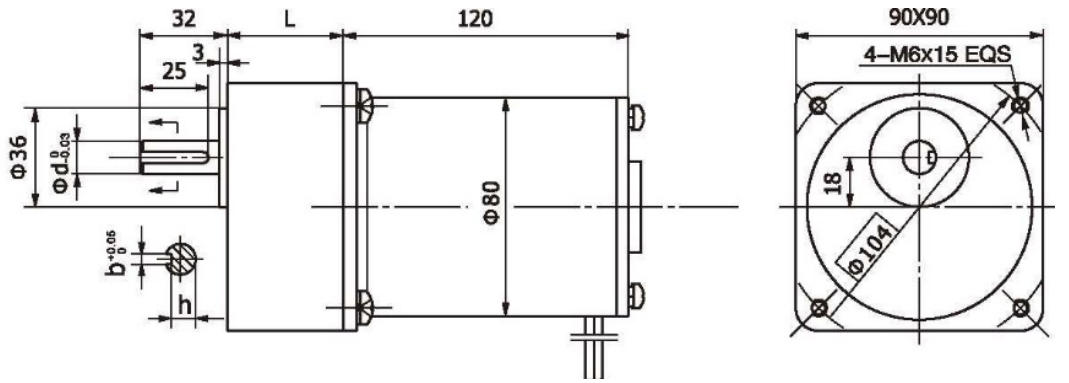

外形参考图

电动机主要技术参数 Motor Technical Date

电机型号

Type

额定电压

Rated

voltage

VDC

空载转速

No-load

speed

r/min

空载电流

No-load

current

A

额定转速

Rated

speed

r/min

额定转矩

Rated

Torque

N.m

输出功率

Output

power

W

额定电流

Rated

current

A

堵转转矩

Stall

Torque

N.m

堵转电流

Stall

current

A

80ZY115-2420

24

2000

0.3

1700

0.32

57

3.5

1.5

16

80ZY115-2430

24

3000

0.5

2600

0.44

120

7.5

2.0

33

齿轮减速电机主要技术参数 Gear Motor Technical Data

配置 80ZY115-2420 直流电机(80ZY115-2420 DC Motor)

减速比 Reduction ratio	3	5	6	7.5	9	10	12.5	15	18	20	25	30	36	40	50	60	75
减速级数 Number of gear trains	1	2	2	2	2	2	2	2	3	3	3	3	3	4	4	4	4
减速器长度(L) Length(L) mm	42	42	42	42	42	42	42	42	60	60	60	60	60	60	60	60	60
空载转速 No-load speed r/min	667	400	333	267	222	200	160	133	111	100	80	67	56	50	40	33	27
额定转速 Rated speed r/min	567	340	283	227	189	170	136	113	94	85	68	57	47	43	34	28	23
额定转矩 Rated torque N.m	0.86	1.3	1.6	1.9	2.3	2.6	3.2	3.9	4.2	4.7	5.8	7.0	8.4	8.4	11	13	16
最大瞬间允许负载 N.m Max. permissible load in a short time	5.0	10	10	10	10	10	10	10	20	20	20	20	20	40	40	40	40
转向 Direction of rotation	CCW	CW	CW	CW	CW	CW	CW	CW	CCW	CCW	CCW	CCW	CCW	CW	CW	CW	CW

配置 80ZY115-2430 直流电机(80ZY115-2430 DC Motor)

减速比 Reduction ratio	3	5	6	7.5	9	10	12.5	15	18	20	25	30	36	40	50	60	75
减速级数 Number of gear trains	1	2	2	2	2	2	2	2	3	3	3	3	3	4	4	4	4
减速器长度(L) Length(L) mm	42	42	42	42	42	42	42	42	60	60	60	60	60	60	60	60	60
空载转速 No-load speed r/min	1000	600	500	400	333	300	240	200	167	150	120	100	83	75	60	50	40
额定转速 Rated speed r/min	867	520	433	347	289	260	208	173	144	130	104	87	72	65	52	43	35
额定转矩 Rated torque N.m	1.2	1.8	2.1	2.7	3.0	3.6	4.5	5.3	5.8	6.4	8.0	9.6	12	12	15	16	17
最大瞬间允许负载 N.m Max. permissible load in a short time	5.0	10	10	10	10	10	10	10	20	20	20	20	20	40	40	40	40
转向 Direction of rotation	CCW	CW	CW	CW	CW	CW	CW	CW	CCW	CCW	CCW	CCW	CCW	CW	CW	CW	CW

电动机特性图 Motor Characteristic Figure


减速器出轴分两种类型 Reducer Output Shaft Configuration

(1)常规配置：直径 d=15,键槽 b=5、h=12 (2)可选配：直径 d=12,键槽 b=4、h=9.5

(1)Standard Configuration:Diameter d=15, Keyway b=5、 h=12

(2) Optional： Diameterd=12, Keyway b=4、h=9.5
