104JB300K/80ZY125

产品特点和用途 Description of The Product104mm 的一体式齿轮减速器，允许负载 30N.m。合金结构钢齿轮，全部...

型号：104JB300K/80ZY125
允许转矩范围：30N.m
静音产品

在线联系

PDF下载

产品详情

外形参考图

产品特点和用途 Description of The Product

104mm 的一体式齿轮减速器，允许负载 30N.m。合金结构钢齿轮，全部滚动轴承的配置。

104mm integrated gearbox, with rated torque up to 30.0 N.m, alloy constructional steel gears, all equipped with ball bearings.

电动机主要技术参数 Motor Technical Date

电机型号

Type

额定电压

Rated

voltage

VDC

空载转速

No-load

speed

r/min

空载电流

No-load

current

A

额定转速

Rated

speed

r/min

额定转矩

Rated

Torque

N.m

输出功率

Output

power

W

额定电流

Rated

current

A

堵转转矩

Stall

Torque

N.m

堵转电流

Stall

current

A

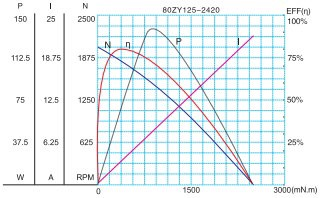

80ZY125-2420

24

2000

0.5

1700

0.64

110

6

2.9

27

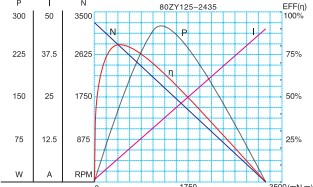

80ZY125-2435

24

3500

1.2

3000

0.70

200

10

3.2

45

齿轮减速电机主要技术参数 Gear Motor Technical Data

配置 80ZY125-2420 直流电 (80ZY125-2420 DC Motor)

减速比 Reduction ratio	3	5	7.5	10	12.5	20	25	30	50	75
减速级数 Number of gear trains	2	2	2	3	3	3	3	3	4	4
减速器长度(L) Length(L) mm	65	65	65	65	65	65	65	65	65	65
空载转速 No-load speed r/min	667	400	267	160	160	100	80	67	40	27
额定转速 Rated speed r/min	567	340	227	136	136	85	68	57	34	23
额定转矩 Rated torque N.m	1.6	2.6	3.9	4.8	5.8	9.3	12	14	23	25
最大瞬间允许负载 N.m Max. permissible load in a short time	10	10	10	30	30	30	30	30	60	60
转向 Direction of rotation	CW	CW	CW	CCW	CCW	CCW	CCW	CCW	CW	CW

配置 80ZY125-2435 直流电机 (80ZY125-2435 DC Motor)

减速比 Reduction ratio	3	5	7.5	10	12.5	20	25	30	50	75
减速级数 Number of gear trains	2	2	2	3	3	3	3	3	4	4
减速器长度(L) Length(L) mm	65	65	65	65	65	65	65	65	65	65
空载转速 No-load speed r/min	1167	700	467	350	280	175	140	117	70	47
额定转速 Rated speed r/min	1000	600	400	300	240	150	120	100	60	40
额定转矩 Rated torque N.m	1.9	3.2	4.3	5.1	6.4	10	13	15	26	30
最大瞬间允许负载 N.m Max. permissible load in a short time	10	10	10	30	30	30	30	30	60	60
转向 Direction of rotation	CW	CW	CW	CCW	CCW	CCW	CCW	CCW	CW	CW
