无刷电动机主要技术参数 Motor Technical Data
电机型号 TYPE | 极数 Number of poles | 相数 Number of phase | 额定电压 Rated voltage VDC | 空载转速 No-load speed r/min | 额定转速 Rated speed r/min | 额定转矩 Rated torque mN.m | 额定功率 Rated Power W | 额定电流 Rated current mA |
42ZWNP59-2440 | 10 | 3 | 24 | 4000 | 3000 | 68 | 1.2 | 21 |
无刷行星齿轮减速电机主要技术参数 Brushless Gear Motor Technical Data
配置42ZWNP59-2440无用J直流电机(42ZWNP59-2440 BLDC Motor)
减速比 Reduction ratio | 3.5 | 14 | 21 | 49 | 84 | 104 | 126 | 172 | 294 |
减速级数 Number of gear trains | 1 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 |

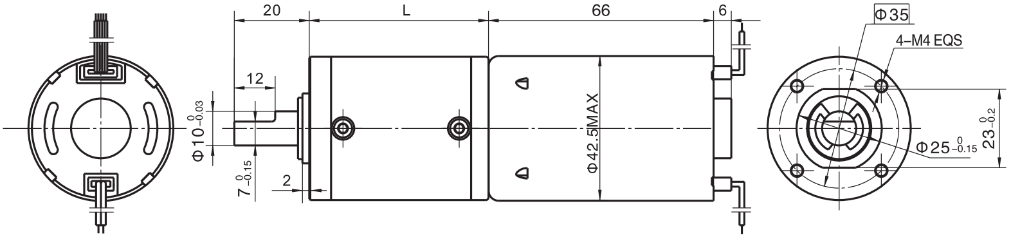

减速器长度(L) Length(L) mm | 32.5 | 39.2 | 39.2 | 46 | 46 | 46 | 46 | 52.5 | 52.5 |
空载速度 No-load speed r/min | 1143 | 286 | 190 | 82 | 48 | 38 | 32 | 23 | 14 |
额定转速 Rated speed rAnin | 857 | 214 | 143 | 61 | 36 | 29 | 24 | 17 | 10 |
额定转矩 Rated torque N.m | 0.21 | 0.77 | 1.1 | 2.4 | 4.1 | 5.1 | 6.2 | 7.7 | 13 |
最大瞬间允许负载 N.m Max. permissible load in a short time | 3 | 12 | 12 | 25 | 25 | 25 | 25 | 30 | 30 |
接线方式 Wire Diagram
