56JXL300K

减速比参数Gear Ratio Parameter减速比Gear RatioLR.寸(mm) Dimension轴齿、起步结构组合起步结构—级Stage...

内齿圈材料 Housing material	金属Metal+塑料斜齿Plastic helical
输出轴轴承形式 Bearing at output	滚动轴承Ball bearings
最大允许径向负载（离法兰12mm处) Max.Radialload(12mm from flange)	≤200N
最大允许轴向负载 Max.shaft axial load	≤100N
径向间隙（测量点尽量接近法兰 Radial play of shaft (near to flange)	≤0.04mm
轴向间隙 Axial play of shaft	≤0.3 mm
背隙（无负载时）Backlash at no-load	≤1.5°
输出轴最大承受压入力 Shaft press fit force, max	≤300N

产品详情

外形参考图

减速比参数Gear Ratio Parameter

减速比Gear Ratio		LR.寸(mm) Dimension

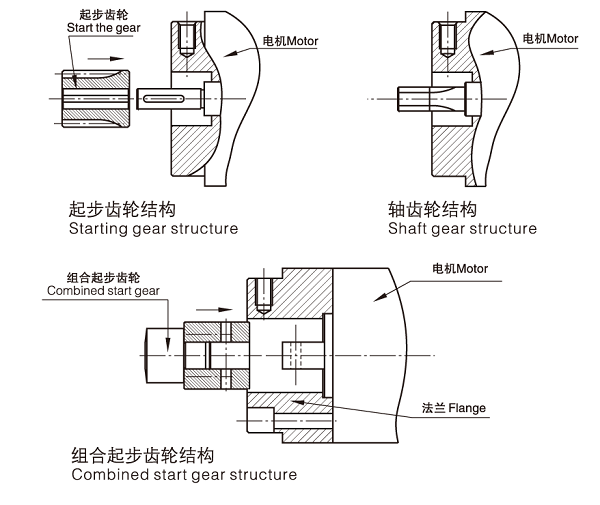

减速比Gear Ratio		轴齿、起步结构	组合起步结构
—级Stage1	4.2 ~9	47	64
二级 Stage2	15 ~38	59	72
三级Stage3	54 ~ 163	78	91
四级Stage4	196 ~ 691	90	103

参数 Parameter		—级 Stagel	二级 Stage2	三级Stage3	四级Stage4
传动效率	Transmission efficiency	90%	81%	73%	66%
额定允许扭矩	Rated tolerance torque	3N.m	12N.m	20N.m	30N.m
瞬间允许扭矩	Max momentary tolerance torque	3倍额定扭矩 Three times of the rated torque
工作温度	Operating temperature	-10℃~ +80℃
使用相对湿度	Operating ambient humidity	20%~85%RH
推荐输入转速	Recommend input speed	≤4000rpm
输入与输出转向	Input and output direction	同向 Same direction

电机配合方案Motor matching scheme

	模数 Module	齿数 No.of teeth	—级 Stagel	二级 Stage2	三级 Stages	四级 Stage4
	0.8	15	4.2	15	54	196
		15			76
		12	5	18	65	233
					90	275
						325
						383
		6	9	32	117	420
				38	138	502
					163	285
						691

图片25.png 图片26.png
