42JXL100K

减速比参数Gear Ratio Parameter减速比Gear RatioL尺寸(mm) Dimension —级 Stage13.7~5.231.5二级 Stage2...

内齿圈材料 Housing material	金属Metal+塑料斜齿Plastic helical
输出轴轴承形式 Bearing at output	滚动轴承Ball bearings
最大允许径向负载（离法兰12mm处) Max.Radial load(12mm from flange)	≤80N
最大允许轴向负载 Max.shaft axial load	≤30N
径向间隙（测量点尽量接近法兰) Radial play of shaft (near to flange)	≤0.06mm
轴向间隙 Axial play of shaft	≤0.3 mm
背隙（无负载时）Backlash at no-load	≤1.5°
输出轴最大承受压入力 Shaft press fit force,max	≤150N

产品详情

外形参考图

减速比参数Gear Ratio Parameter

减速比Gear Ratio			L尺寸(mm) Dimension
—级 Stage1	3.7~	5.2	31.5
二级 Stage2	14 ~	27	42.1
三级 Stage3	51 ~	139	52.5
四级 Stage4	189 ~	720	62.9

参数 Parameter		—级 Stagel	二级 Stage2	三级Stage3	四级Staged
传动效率	Transmission efficiency	90%	81%	73%	66%
额定允许扭矩	Rated tolerance torque	1N.m	4N.m	8N.m	10N.m
瞬间允许扭矩	Max momentary tolerance torque	3倍额定扭矩 Three times of the rated torque
工作温度	Operating temperature	-10℃~ +80℃
使用相对湿度	Operating ambient humidity	20%~85%RH
推荐输入转速	Recommend input speed	≤4000rpm
输入与输出转向	Input and output direction	同向 Same direction

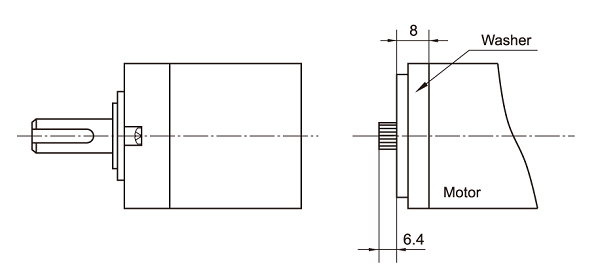

电机配合方案Motor matching scheme

	模数 Module	齿数 No.of teeth	一级 Stage1	二级 Stage2	三级 Stages	四级 Stage4
	0.5	17	3.7	14	51	189

		11	5.2	19	71	264
				27	100	369
					139	516

						720

图片20.png 图片21.png
