63JW/63ZY105

产品特点和用途 Description of The Product1、适合减速器输出轴与电机成 90。的使用场合。2、可以制造 12...

三相蜗轮减速电机40-90W
63JW/63ZY105
允许转矩范围：20N.m

在线联系

PDF下载

产品详情

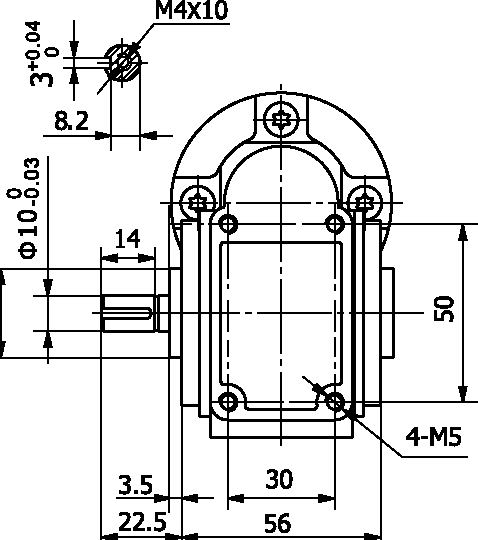

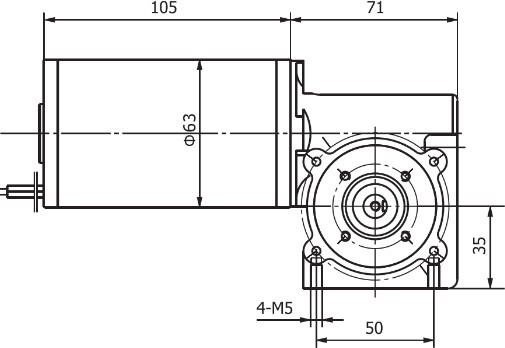

外形参考图

产品特点和用途 Description of The Product

1、适合减速器输出轴与电机成 90。的使用场合。

2、可以制造 12VDC 的产品，电动机转速根据需要可以调整。

3、电动机可以带编码器和刹车。

1、Suitable application: gearbox and motor output shafts form a right angle. 2、12VDC is available, motor speed is adjustable upon request.

3、Encoder & brake is available upon request.

电动机主要技术参数 Motor Technical Data

电机型号

Type

额定电压

Rated

voltage VDC

空载转速

No-load

speed

r/min

空载电流

No-load

current

A

额定转速

Rated

speed

r/min

额定转矩

Rated

Torque

N.m

输出功率

Output

power

W

额定电流

Rated

current

A

堵转转矩

Stall

Torque

N.m

堵转电流

Stall

current

A

63ZY105-2420

24

2000

0.32

1550

0.125

20

1.6

0.55

6.0

63ZY105-2430

24

3000

0.40

2500

0.120

30

2.2

0.72

10.8

齿轮减速电机主要技术参数 Gear Motor Technical Data

配置 63ZY105-2420 直流电机 (63ZY105-2420 DC Motor)

减速比 Reduction ratio	50	30	15	10
蜗杆头数 Number of threads	1	1	2	3
空载转速 No-load speed r/min	40	66	133	200
额定转速 Rated speed r/min	31	51	103	250
额定转矩 Rated torque N.m	4.3	2.6	1.5	0.85
允许转矩 Permissible load N.m	10	8.0	5.0	3.0

配置 63ZY105-2430 直流电机 (63ZY105-2430 DC Motor)

减速比 Reduction ratio	50	30	15	10
蜗杆头数 Number of threads	1	1	2	3
空载转速 No-load speed r/min	60	100	200	300
额定转速 Rated speed r/min	50	83	166	250
额定转矩 Rated torque N.m	4.3	2.6	1.5	0.85
允许转矩 Permissible load N.m	10	8.0	5.0	3.0
