• 产品特点和用途 Description of The Product

混合配置型，在蜗轮减速器的前面配置了 60JX 型的齿轮减速器、60ZY 的直流电机， 以增加总的传动比，获得更低的转速。总减速比是两种减速器减速比的乘积。

Mixed configuration, 60OD planetary gearbox and 600D PMDC motor are equipped at the front of worm gearbox to increase total drive ratio and achieve lower speed. Total ratio equals to the product of the two gear ratios.

• 齿轮减速电机主要技术参数 Gear Motor Technical Data

  额定转速 Rated speed (r/min)	14	11	8	6	4	2
  额定转矩 Rated torque (N.m)	9	12	20	20	20	20
  蜗轮减速器减速比 Worm Gearbox Ratio	1:25	1:32	1:25	1:25	1:25	1:25
  行星齿轮减速比 Planetary Gearbox Ratio	1:4.25	1:4.25	1:13	1:18	1:15	1:47
  总减速比 Combined Ratio	1:106	1:136	1:325	1:450	1:375	1:1175
  配置的电动机 DC motor	60ZY105-2420	60ZY105-2420	60ZY105-2430	60ZY105-2430	60ZY105-2420	60ZY75-2430

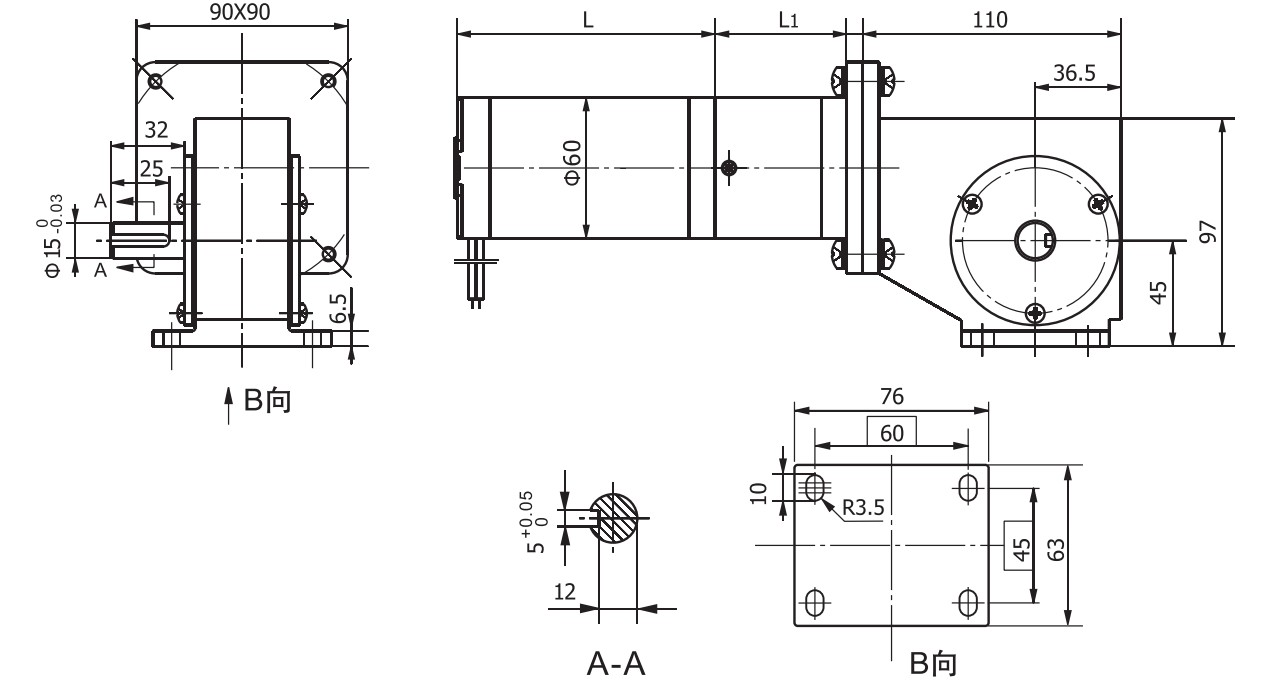

  电机长度 L (mm) Motor Length	110	110	110	110	110	80
  行星减速器长度 L1 (mm) Planetary Gearbox Length	45.5	45.5	45.5	45.5	45.5	56.5
