70JB80K/60ZY105

产品特点和用途 Description of The Product70mm 的一体式齿轮减速器，允许负载 8.0N.m。合金结构钢齿轮，全部...

允许转矩范围:8.0N.m

在线联系

产品详情

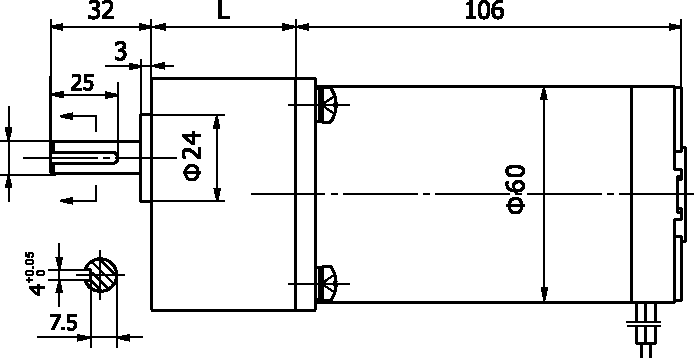

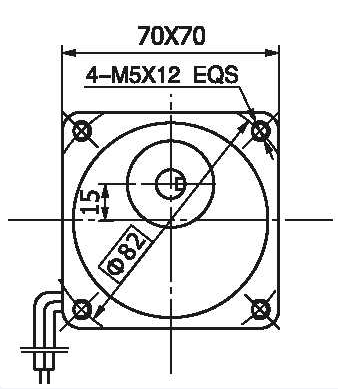

外形参考图

产品特点和用途 Description of The Product

70mm 的一体式齿轮减速器，允许负载 8.0N.m。合金结构钢齿轮，全部滚动轴承的配置。

70mm integrated gearbox, with rated torque up to 8.0 N.m, alloy constructional steel gears, all equipped with ball bearings.

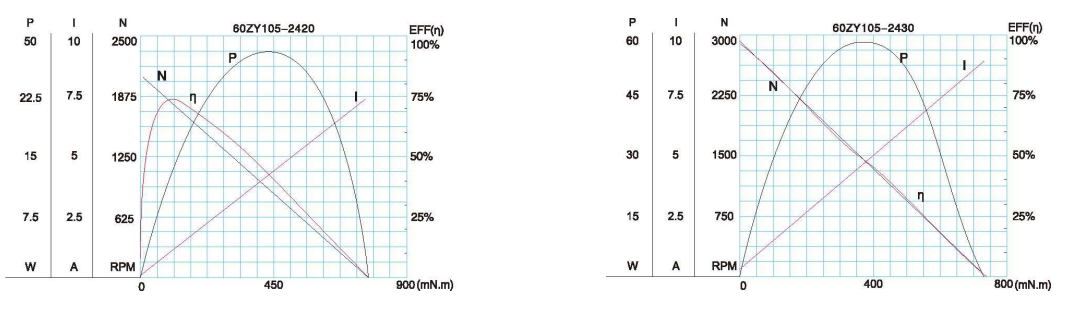

电动机主要技术参数 Motor Technical Data

电机型号

Type

额定电压

Rated

voltage

VDC

空载转速

No-load

speed

r/min

空载电流

No-load

current

A

额定转速

Rated

speed

r/min

额定转矩

Rated

Torque

mN.m

输出功率

Output

power

W

额定电流

Rated

current

A

堵转转矩

Stall

torque

mN.m

堵转电流

Stall

Current

A

60ZY105-2420

24

2000

0.25

1600

165

30

1.8

760

7.3

60ZY105-2430

24

3000

0.35

2400

180

45

2.2

790

11.2

齿轮减速电机主要技术参数 Gear Motor Technical Data

配置 60ZY105-2420 直流电机(60ZY105-2420 DC Motor)

减速比 Reduction ratio	50	60	75	90	100
减速级数 Number of gear trains	3	4	4	4	4
空载转速 No-load speed r/min	40	33	27	22	20
额定转速 Rated speed r/min	32	26	21	18	16
额定转矩 Rated torque N.m	6.0	6.5	8.0	8.0	8.0
最大瞬间负载 N.m Max. permissible load in a short time	8.0	16	16	16	16
转向 Direction of rotation	CCW	CW	CW	CW	CW

配置 60ZY105-2430 直流电机(60ZY105-2430 DC Motor)

减速比 Reduction ratio	50	60	75	90	100
减速级数 Number of gear trains	3	4	4	4	4
空载转速 No-load speed r/min	60	50	40	33	30
额定转速 Rated speed r/min	48	40	32	26	24
额定转矩 Rated torque N.m	6.5	7.8	8.0	8.0	8.0
最大瞬间负载 N.m Max. permissible load in a short time	8.0	16	16	16	16
转向 Direction of rotation	CCW	CW	CW	CW	CW
