80JB100K/80ZY115

产品特点和用途 Description of The Product80mm 的一体式齿轮减速器，允许负载 10.0N.m。合金结构钢齿轮，全部...

型号：80JB100K/80ZY115
允许转矩范围：10N.m
静音产品

在线联系

PDF下载

产品详情

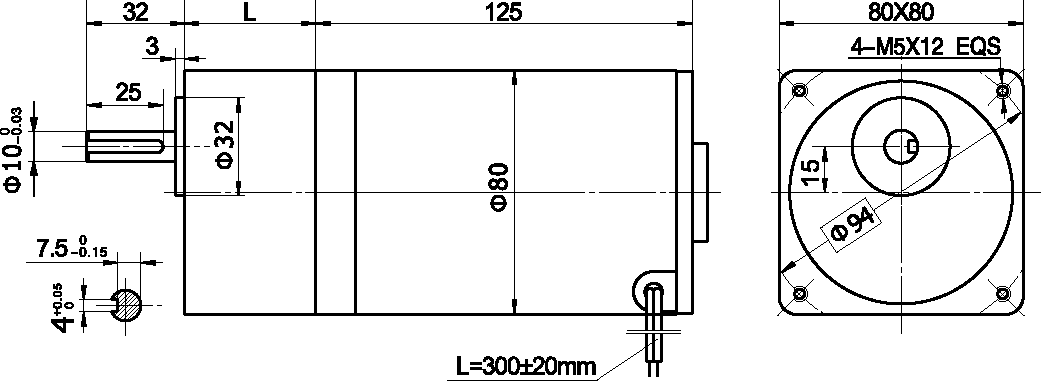

外形参考图

产品特点和用途 Description of The Product

80mm 的一体式齿轮减速器，允许负载 10.0N.m。合金结构钢齿轮，全部滚动轴承的配置。

80mm integrated gearbox, with rated torque up to 10.0 N.m, alloy constructional steel gears, all equipped with ball bearings.

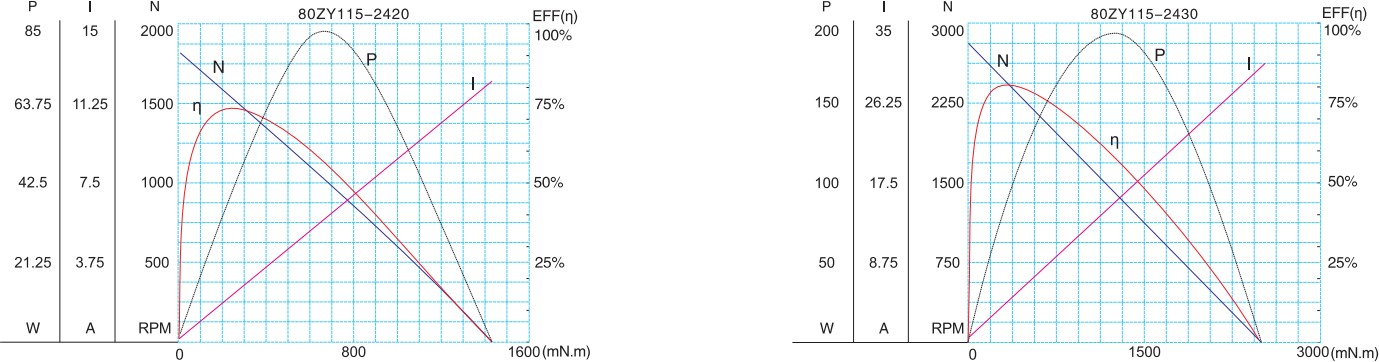

电动机主要技术参数 Motor Technical Date

电机型号

Type

额定电压

Rated

voltage

VDC

空载转速

No-load

speed

r/min

空载电流

No-load

current

A

额定转速

Rated

speed

r/min

额定转矩

Rated

Torque

N.m

输出功率

Output

power

W

额定电流

Rated

current

A

堵转转矩

Stall

Torque

N.m

堵转电流

Stall

current

A

80ZY115-2420

24

2000

0.3

1700

0.40

57

3.5

1.5

16

80ZY115-2430

24

3000

0.5

2600

0.44

120

7.5

2.0

33

齿轮减速电机主要技术参数 Gear Motor Technical Data

配置 80ZY115-2420 直流电机(80ZY115-2420 DC Motor)

减速比	Reduction ratio		3	5	7.5	10	12.5	15	25	30	50
减速级数	Number of gear trains		2	2	2	2	2	2	3	3	3
减速器长度(L)	Length(L)	mm	32	32	32	32	32	32	43	43	43
空载转速	No-load speed	r/min	667	400	267	200	160	133	80	67	40
额定转速	Rated speed	r/min	567	340	227	170	136	113	68	57	34
额定转矩	Rated torque	N.m	0.97	1.6	2.4	3.2	4.0	4.8	7.3	8.7	10
最大瞬间允许负载 Max. permissible load in a short time		N.m	15	15	15	15	15	15	30	30	30
转向	Direction of rotation		CW	CW	CW	CW	CW	CW	CCW	CCW	CCW

配置 80ZY115-2430 直流电机(80ZY115-2430 DC Motor)

减速比	Reduction ratio		3	5	7.5	10	12.5	15	25	30	50
减速级数	Number of gear trains		2	2	2	2	2	2	3	3	3
减速器长度(L)	Length(L)	mm	32	32	32	32	32	32	43	43	43
空载转速	No-load speed	r/min	1000	600	400	300	240	200	120	100	60
额定转速	Rated speed	r/min	800	520	347	260	208	173	104	87	52
额定转矩	Rated torque	N.m	1.0	1.8	2.7	3.6	4.5	5.4	8.2	9.8	10
最大瞬间允许负载 Max. permissible load in a short time		N.m	15	15	15	15	15	15	30	30	30
转向	Direction of rotation		CW	CW	CW	CW	CW	CW	CCW	CCW	CCW
